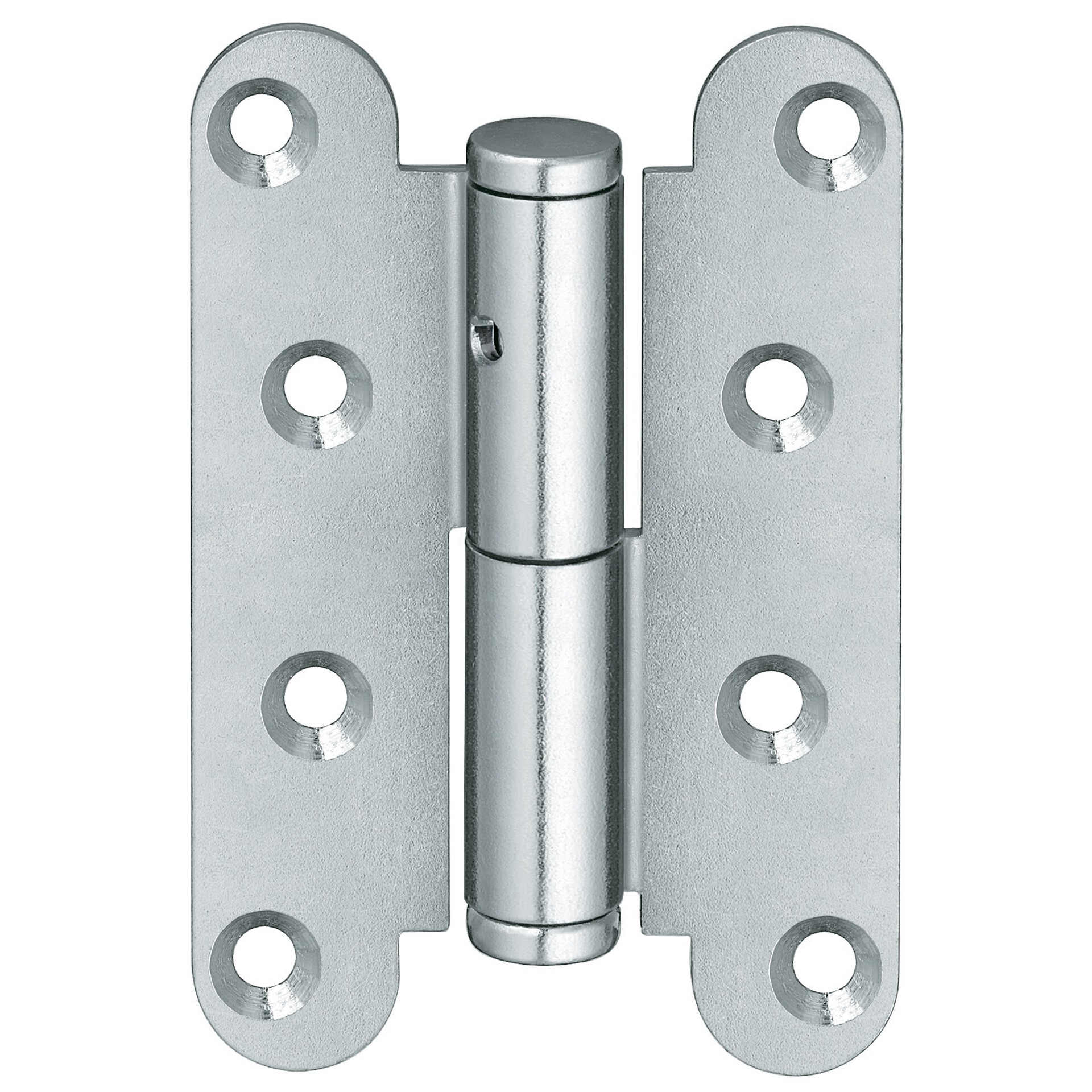

Aufschraubband QR 100
für ungefälzte Holzflügel
Auf den Merkzettel
Vom Merkzettel entfernen
Datenblatt generieren
Händlersuche
Kontakt
Technische Daten
Rollenlänge
70,0 mm
Gesamtlänge
100,0 mm
Breite (Flügelteil)
26,5 mm
Länge (Flügelteil)
100,0 mm
Breite (Rahmenteil)
26,5 mm
Länge (Rahmenteil)
100,0 mm
Stiftdurchmesser
10,0 mm
Materialstärke
2,35 mm
Schrauben
5,0 x 50,0 mm
Verwendbar für
Flügelausführung
Holz
Falzausführung
ungefälzt
Rahmenausführung
Blendrahmen, Blockzarge
Hinweis
Artikelausführung
verzinkt (010)
DIN
DIN rechts
VPE
à 10 Stück
EAN
4015471016319
Art-Nr.
5 130643 1 01006
DIN
DIN links
VPE
à 10 Stück
EAN
4015471016272
Art-Nr.
5 130643 2 01006
vernickelt (015)
DIN
DIN rechts
VPE
à 10 Stück
EAN
4015471016326
Art-Nr.
5 130643 1 01506
DIN
DIN links
VPE
à 10 Stück
EAN
4015471016289
Art-Nr.
5 130643 2 01506
Produktinformationen
Datenblatt (PDF)
CAD Zeichnungen
Querschnitt (DXF)
Universalfräsrahmen
Schablone 5 250582 5
