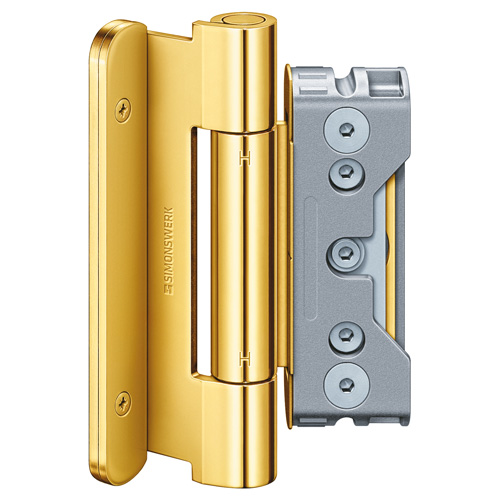

BAKA Protect 4010 3D FD
mit 3D Komfort-Exzenter-Verstellung für gefälzte Holzhaustüren
Produktmerkmale
Technische Daten
Belastungswert
160,0 kg
Rollenlänge
140,0 mm
Rollendurchmesser
20,0 mm
Stiftdurchmesser
10,0 mm
Fräserdurchmesser
20,0 mm
Anlaufringdurchmesser
30,0 mm
Verwendbar für
Flügelausführung
Holz
Falzausführung
gefälzt
Rahmenausführung
Blendrahmen, Blockzarge
Funktionsbereich
- Einbruchhemmung
- Feuerschutz
- Schallschutz
Hinweis
Ausschreibungstext
Prüfzeichen
CE-Zertifizierung
IFT-ZertifizierungKlassifizierungsschlüssel
2
7
3
1
*1
1
—
*2
0
10
*3
*1 Die Prüfung von Funktionstüren erfolgt immer am kompletten Türelement.
*2 in Abhängigkeit der Oberflächenausführung
*3 die Dauerfunktionsprüfung wurde mit einem Gewicht von 160 kg absolviert
Artikelausführung
poliert vergoldet (032)
DIN
DIN rechts und links
VPE
1 Satz (3 Stück)
EAN
4015471114374
Art-Nr.
5 080822 0 03285
Edelstahl matt (040)
DIN
DIN rechts und links
VPE
1 Satz (3 Stück)
EAN
4015471104184
Art-Nr.
5 080822 0 04085
RAL 9016 Verkehrsweiß (070)
DIN
DIN rechts und links
VPE
1 Satz (3 Stück)
EAN
4015471104160
Art-Nr.
5 080822 0 07085
H9 Braun (071)
DIN
DIN rechts und links
VPE
1 Satz (3 Stück)
EAN
4015471104177
Art-Nr.
5 080822 0 07185
RAL 9005 Schwarz matt (107)
DIN
DIN rechts und links
VPE
1 Satz (3 Stück)
EAN
4015471120498
Art-Nr.
5 080822 0 10785
Topzink (110)
DIN
DIN rechts und links
VPE
1 Satz (3 Stück)
EAN
4015471104153
Art-Nr.
5 080822 0 11085
F2-farbig (125)
DIN
DIN rechts und links
VPE
1 Satz (3 Stück)
EAN
4015471118174
Art-Nr.
5 080822 0 12585
