Produktabbildung

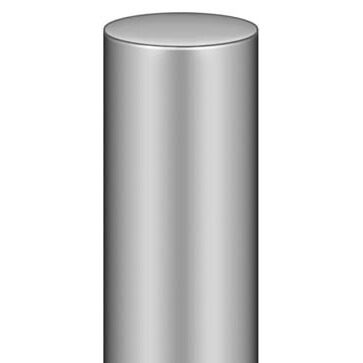

Stahlblank (002)
verzinkt (010)
Abbildungen
Zeichnungen
* Modellabbildungen und Oberflächen ähnlich

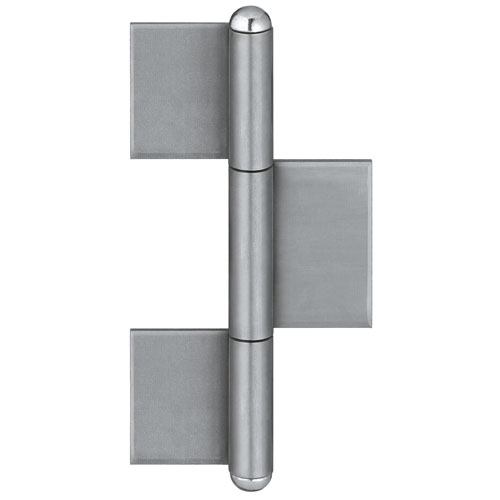

KO 8 180x14x4
Konstruktionsband für Stahltüren und Stahltore
Auf den Merkzettel
Vom Merkzettel entfernen
Datenblatt generieren
Händlersuche
Kontakt
Technische Daten
Rollenlänge
180,0 mm
Rollendurchmesser
22,0 mm
Breite (Flügelteil)
50,0 mm
Länge (Flügelteil)
60,0 mm
Breite (Rahmenteil)
50,0 mm
Länge (Rahmenteil)
60,0 mm
Stiftdurchmesser
14,0 mm
Materialstärke
4,0 mm
Verwendbar für
Flügelausführung
Metall
Falzausführung
ungefälzt
Rahmenausführung
Stahlzarge
Hinweis
Artikelausführung
Stahlblank (002)
DIN
DIN rechts und links
VPE
à 6 Stück
EAN
4015471017309
Art-Nr.
5 140646 0 00205
verzinkt (010)
DIN
DIN rechts und links
VPE
à 6 Stück
EAN
4015471022693
Art-Nr.
5 140646 0 01005
Produktinformationen
Datenblatt (PDF)
CAD Zeichnungen
Querschnitt (DXF)
Vorderansicht (DXF)
Kombinationen
Laufring Messing 14 mm
Kugellager Laufring 14 mm
