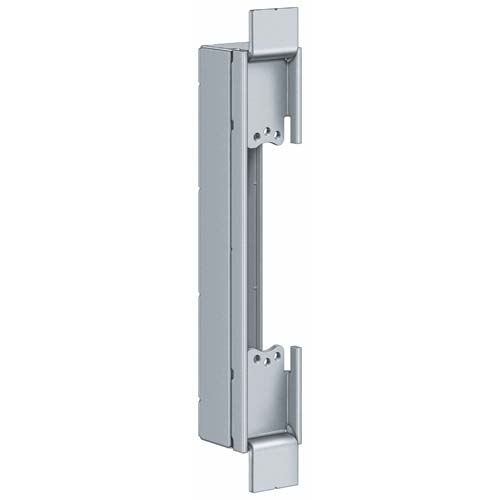

TE 311 3D FVZ 44
für ungefälzte Wohnraumtüren mit nicht sichtbar montierter Zarge
Produktmerkmale
Technische Daten
Belastungswert
60,0 kg
Gesamtlänge
125,0 mm
Breite (Flügelteil)
36,0 mm
Breite (Rahmenteil)
24,0 mm
Fräserdurchmesser
24,0 mm
Anlaufringdurchmesser
30,0 mm
Öffnungswinkel
180°
Verwendbar für
Flügelausführung
Holz
Falzausführung
ungefälzt
Rahmenausführung
Blockzarge, Stahlzarge
Hinweis
Ausschreibungstext
Prüfzeichen
CE-Zertifizierung
IFT-ZertifizierungKlassifizierungsschlüssel
EN 1935 / EAD
2
7
3
1
*1
1
—
*2
0
10
*1 Die Prüfung von Funktionstüren erfolgt immer am kompletten Türelement.
*2 in Abhängigkeit der Oberflächenausführung
Artikelausführung
RAL 9016 Verkehrsweiß (SW 070)
DIN
DIN rechts und links
VPE
à 2 Stück
EAN
4015471141127
Art-Nr.
5 400569 0 07002
* Modellabbildungen und Oberflächen ähnlich
RAL 9005 Schwarz matt (SW 107)
DIN
DIN rechts und links
VPE
à 2 Stück
EAN
4015471137472
Art-Nr.
5 400569 0 10702
* Modellabbildungen und Oberflächen ähnlich
F1-farbig (SW 124)
DIN
DIN rechts und links
VPE
à 2 Stück
EAN
4015471121570
Art-Nr.
5 400569 0 12402
* Modellabbildungen und Oberflächen ähnlich
F2-farbig (SW 125)
DIN
DIN rechts und links
VPE
à 2 Stück
EAN
4015471128005
Art-Nr.
5 400569 0 12502
* Modellabbildungen und Oberflächen ähnlich
