Produktabbildung
verzinkt (010)
Abbildungen
Zeichnungen
* Modellabbildungen und Oberflächen ähnlich

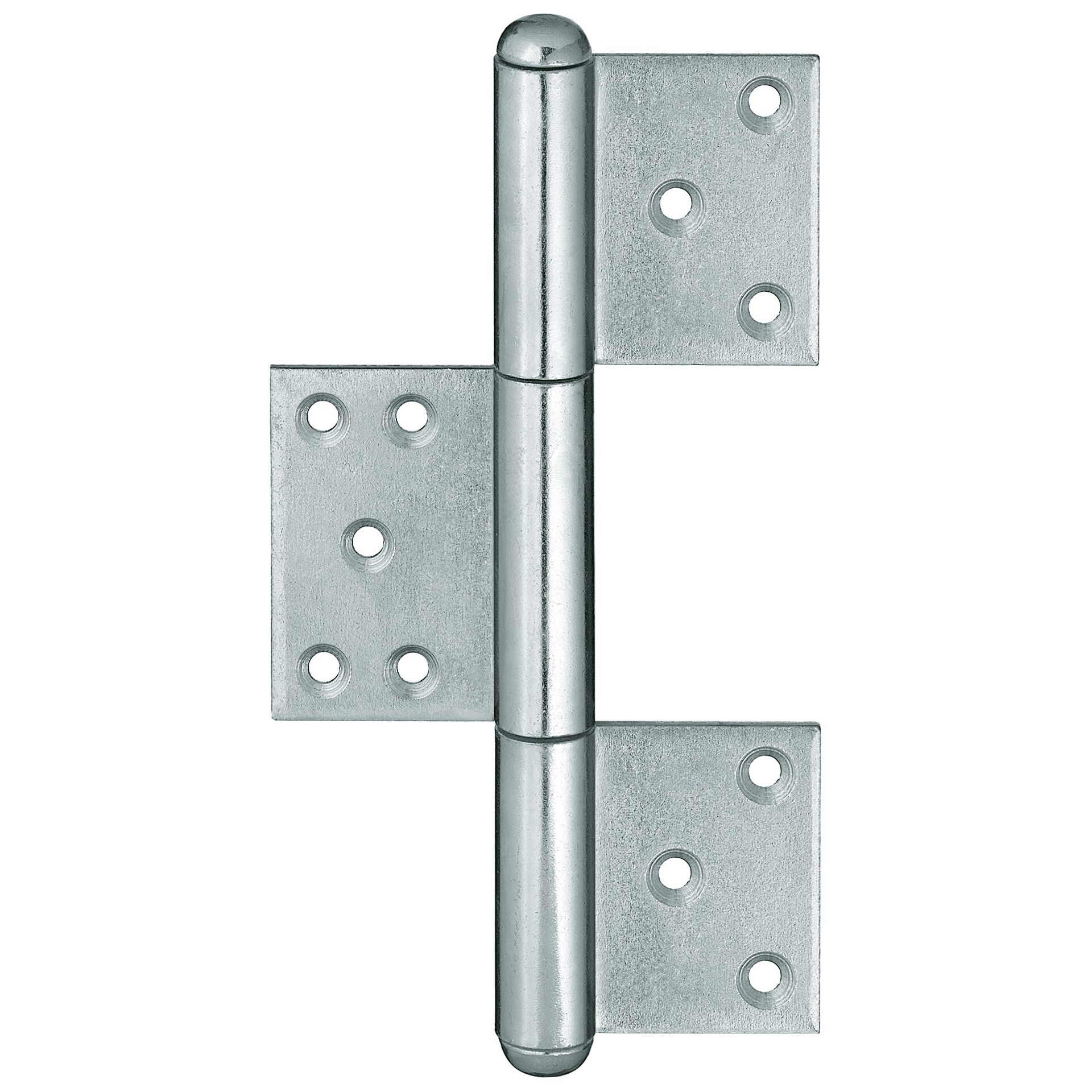

Torband T 9/220
für ungefälzte Holztore
Auf den Merkzettel
Vom Merkzettel entfernen
Datenblatt generieren
Händlersuche
Kontakt
Technische Daten
Rollenlänge
220,0 mm
Breite (Flügelteil)
50,0 mm
Länge (Flügelteil)
80,0 mm
Breite (Rahmenteil)
50,0 mm
Länge (Rahmenteil)
70,0 mm
Stiftdurchmesser
14,0 mm
Materialstärke
4,0 mm
Schrauben
6,0 x 50,0 mm
Verwendbar für
Flügelausführung
Holz
Falzausführung
ungefälzt
Rahmenausführung
Blendrahmen, Blockzarge
Hinweis
Artikelausführung
verzinkt (010)
DIN
DIN rechts und links
VPE
à 6 Stück
EAN
4015471020842
Art-Nr.
5 130656 0 01005
Produktinformationen
Datenblatt (PDF)
CAD Zeichnungen
Querschnitt (DXF)
Kombinationen
Fitschenring 14 mm
Laufring Messing 14 mm
Kugellager Laufring 14 mm
