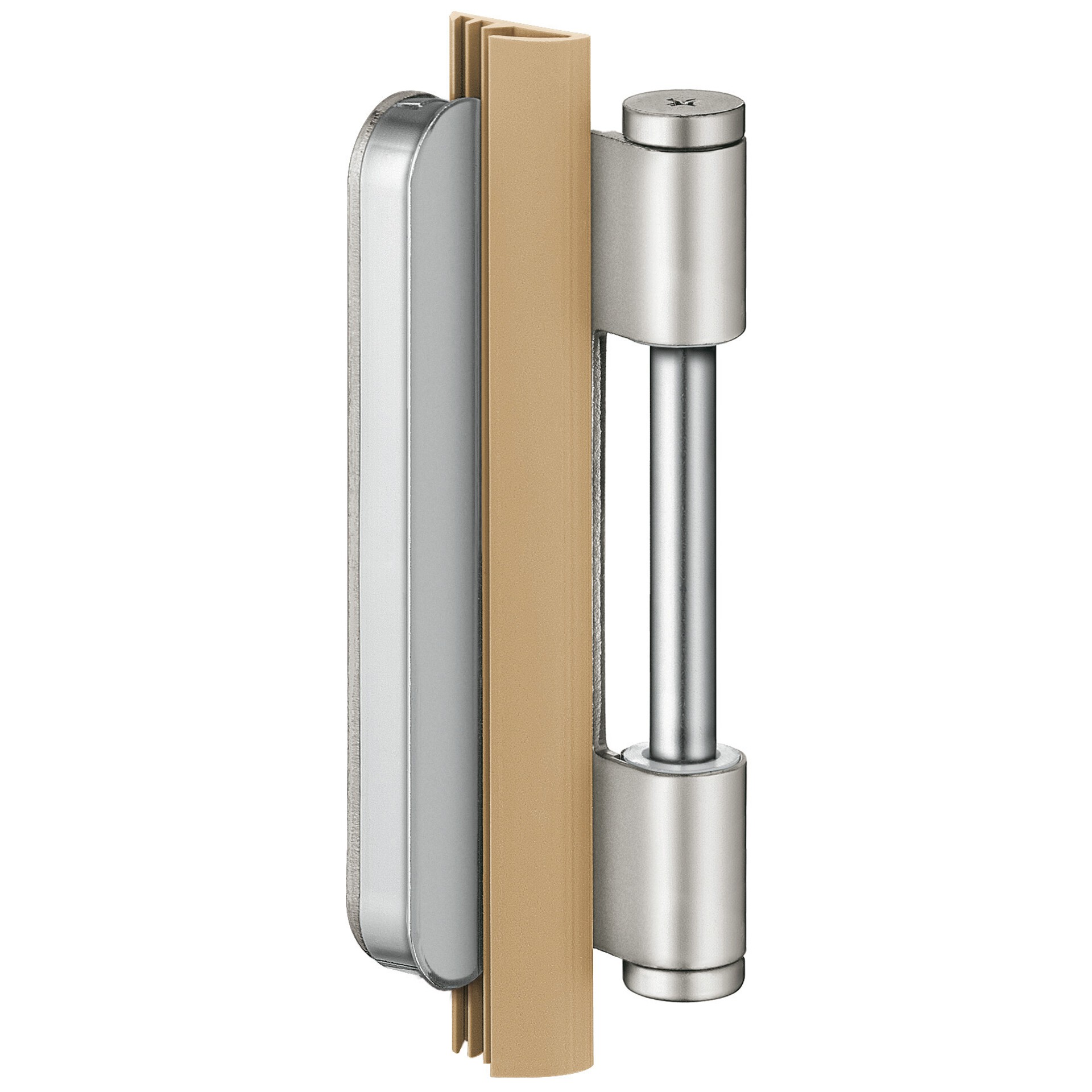

V 7900 WF VX-1
Rahmenteil für gefälzte und ungefälzte Türen mit Aufnahmeelement VARIANT VX
Auf den Merkzettel
Vom Merkzettel entfernen
Datenblatt generieren
Händlersuche
Kontakt
Technische Daten
Rollendurchmesser
15,0 mm
Stiftdurchmesser
8,0 mm
Verwendbar für
Falzausführung
gefälzt, ungefälzt
Rahmenausführung
Aluminiumzarge, Blendrahmen, Blockzarge, Futterzarge, Stahlzarge
Hinweis
Artikelausführung
Edelstahl matt (SW 040)
DIN
DIN rechts
VPE
à 2 Stück
EAN
4015471122485
Art-Nr.
5 011228 1 04002
* Modellabbildungen und Oberflächen ähnlich
DIN
DIN links
VPE
à 2 Stück
EAN
4015471122492
Art-Nr.
5 011228 2 04002
* Modellabbildungen und Oberflächen ähnlich
Produktinformationen
Datenblatt (PDF)
Pflegehinweis (pdf)
Broschüren
Broschüre VARIANT Nachrüstung (PDF)
CAD Zeichnungen
Vorderansicht (DXF)
Kombinationen
VX 2501 3D N
Belastungswert:
200,0 kg
VX 7501 3D
Belastungswert:
200,0 kg
VX 2502 3D N
Belastungswert:
200,0 kg
VX 7502 3D
Belastungswert:
200,0 kg
VX 2505 3D N
Belastungswert:
200,0 kg
VX 7505 3D
Belastungswert:
200,0 kg
VX 2511 3D
Belastungswert:
200,0 kg
VX 7511 3D
Belastungswert:
200,0 kg
VX 7512 3D
Belastungswert:
200,0 kg
VX 7521 3D
Belastungswert:
160,0 kg
V 0026 WF
V 0037 WF
V 0037 WF FD
V 0086 WF
V 0087 WF
