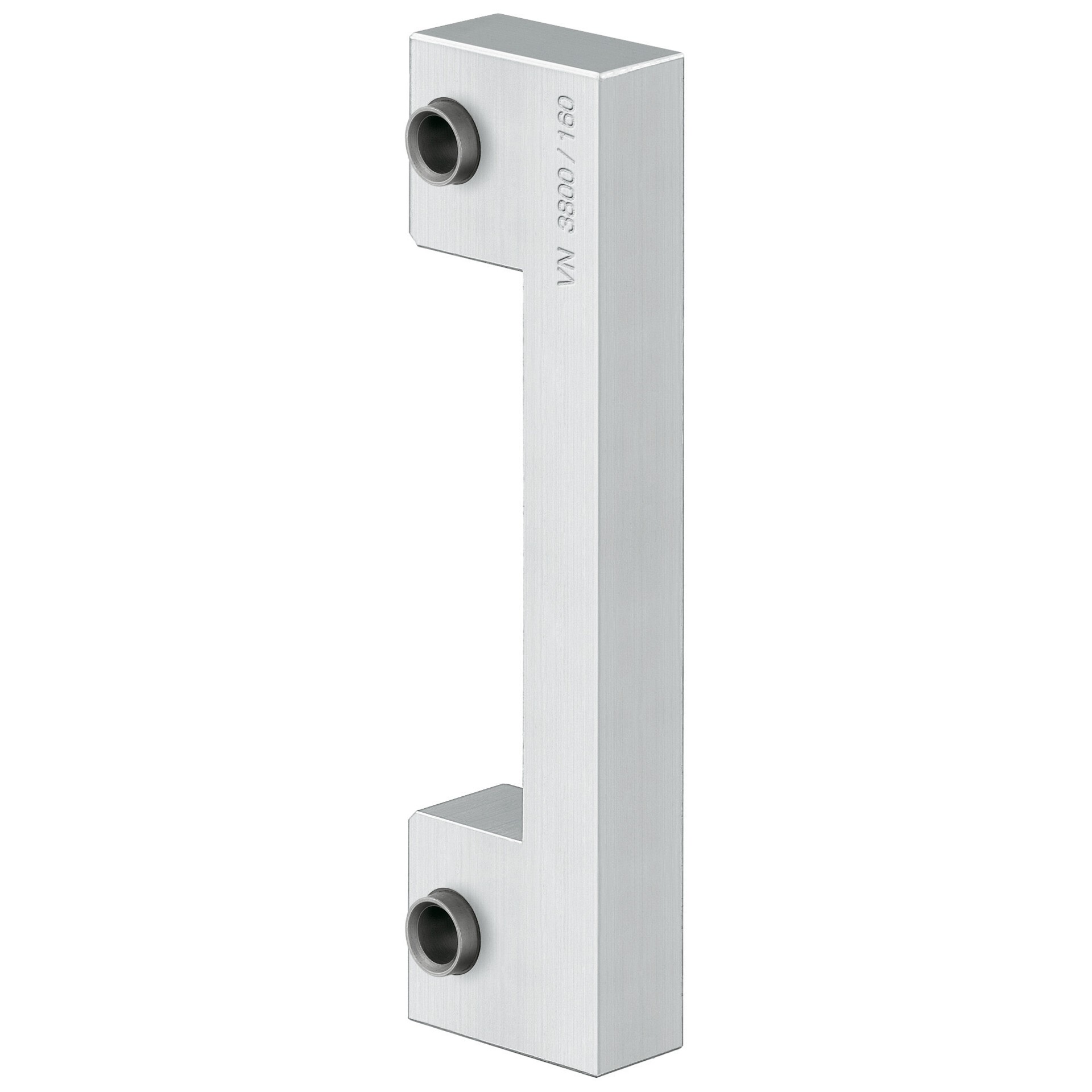

* Modellabbildungen und Oberflächen ähnlich
Technische Daten
Belastungswert
160,0 kg
Rollenlänge
160,0 mm
Rollendurchmesser
22,5 mm
Stiftdurchmesser
10,0 mm
Fräserdurchmesser
24,0 mm
Anlaufringdurchmesser
30,0 mm
Materialstärke
3,5 mm
Schrauben
5,0 x 50,0 mm
Verwendbar für
Flügelausführung
Holz
Falzausführung
gefälzt
Rahmenausführung
Blendrahmen, Blockzarge
Funktionsbereich
- Feuerschutz
- Rauchschutz
Hinweis
Ausschreibungstext
Prüfzeichen
CE-Zertifizierung
IFT-ZertifizierungKlassifizierungsschlüssel
4
7
7
1
*1
1
—
*2
1
14
*1 Die Prüfung von Funktionstüren erfolgt immer am kompletten Türelement.
*2 in Abhängigkeit der Oberflächenausführung
Artikelausführung
Edelstahl matt (040)
DIN
DIN rechts und links
VPE
à 2 Stück
EAN
4015471007119
Art-Nr.
5 050551 0 04002
