Technische Daten
Belastungswert
120,0 kg
Rollenlänge
120,0 mm
Rollendurchmesser
20,0 mm
Stiftdurchmesser
10,0 mm
Fräserdurchmesser
24,0 mm
Anlaufringdurchmesser
30,0 mm
Materialstärke
3,5 mm
Schrauben
5,0 x 50,0 mm
Verwendbar für
Flügelausführung
Holz
Falzausführung
ungefälzt
Rahmenausführung
Aluminiumzarge, Blendrahmen, Blockzarge, Futterzarge, Stahlzarge
Funktionsbereich
- Feuerschutz
- Rauchschutz
Hinweis
Ausschreibungstext
Prüfzeichen
CE-Zertifizierung
IFT-ZertifizierungKlassifizierungsschlüssel
4
7
6
1
*1
1
—
*2
1
13
*1 Die Prüfung von Funktionstüren erfolgt immer am kompletten Türelement.
*2 in Abhängigkeit der Oberflächenausführung
Artikelausführung
matt vernickelt F2 (018)
DIN
DIN rechts und links
VPE
à 2 Stück
EAN
4015471024239
Art-Nr.
5 040710 0 01802
poliert vermessingt (030)
DIN
DIN rechts und links
VPE
à 2 Stück
EAN
4015471033453
Art-Nr.
5 040710 0 03002

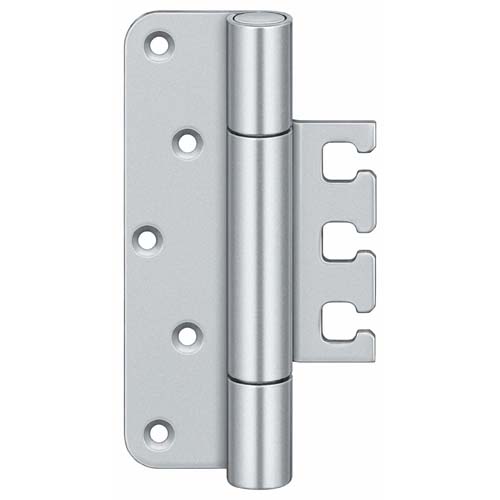

matt verchromt F1 (037)
DIN
DIN rechts und links
VPE
à 2 Stück
EAN
4015471024246
Art-Nr.
5 040710 0 03702
Edelstahl matt (040)
DIN
DIN rechts und links
VPE
à 2 Stück
EAN
4015471022105
Art-Nr.
5 040710 0 04002
DIN
DIN rechts und links
VPE
à 20 Stück
EAN
4015471028541
Art-Nr.
5 040710 0 04007
Edelstahl poliert (042)
DIN
DIN rechts und links
VPE
à 2 Stück
EAN
4015471074265
Art-Nr.
5 040710 0 04202
RAL 9005 Schwarz matt (107)
DIN
DIN rechts und links
VPE
à 2 Stück
EAN
4015471136741
Art-Nr.
5 040710 0 10702
Farbig kunststoffbeschichtet (079)
DIN
DIN rechts und links
VPE
EUR-Palette
EAN
4015471022112
Art-Nr.
5 040710 0 07975
