Technische Daten
Belastungswert
200,0 kg
Rollenlänge
160,0 mm
Rollendurchmesser
22,5 mm
Stiftdurchmesser
10,0 mm
Fräserdurchmesser
24,0 mm
Anlaufringdurchmesser
30,0 mm
Materialstärke
3,5 mm
Schrauben
5,0 x 50,0 mm
Verwendbar für
Flügelausführung
Holz
Falzausführung
gefälzt
Rahmenausführung
Aluminiumzarge, Blendrahmen, Blockzarge, Futterzarge, Stahlzarge
Funktionsbereich
- Feuerschutz
- Rauchschutz
Hinweis
Ausschreibungstext
Prüfzeichen
CE-Zertifizierung
IFT-Zertifizierung
Klassifizierungsschlüssel
EN 1935 / EAD
4
7
7
1
*1
1
—
*2
1
14
*3
*1 Die Prüfung von Funktionstüren erfolgt immer am kompletten Türelement.
*2 in Abhängigkeit der Oberflächenausführung
*3 die Dauerfunktionsprüfung wurde mit einem Gewicht von 200 kg absolviert
Artikelausführung
verzinkt (SW 010)
DIN
DIN rechts und links
VPE
à 2 Stück
EAN
4015471009311
Art-Nr.
5 050850 0 01002
* Modellabbildungen und Oberflächen ähnlich
matt vernickelt F2 (SW 018)
DIN
DIN rechts und links
VPE
à 2 Stück
EAN
4015471022686
Art-Nr.
5 050850 0 01802
* Modellabbildungen und Oberflächen ähnlich
DIN
DIN rechts und links
VPE
à 20 Stück
EAN
4015471043063
Art-Nr.
5 050850 0 01807
* Modellabbildungen und Oberflächen ähnlich
poliert vermessingt (SW 030)
DIN
DIN rechts und links
VPE
à 2 Stück
EAN
4015471009359
Art-Nr.
5 050850 0 03002
* Modellabbildungen und Oberflächen ähnlich
matt verchromt F1 (SW 037)
DIN
DIN rechts und links
VPE
à 2 Stück
EAN
4015471024420
Art-Nr.
5 050850 0 03702
* Modellabbildungen und Oberflächen ähnlich
Edelstahl matt (SW 040)
DIN
DIN rechts und links
VPE
à 2 Stück
EAN
4015471009342
Art-Nr.
5 050850 0 04002
* Modellabbildungen und Oberflächen ähnlich
DIN
DIN rechts und links
VPE
à 20 Stück
EAN
4015471028596
Art-Nr.
5 050850 0 04007
* Modellabbildungen und Oberflächen ähnlich
Edelstahl poliert (SW 042)
DIN
DIN rechts und links
VPE
à 2 Stück
EAN
4015471075187
Art-Nr.
5 050850 0 04202
* Modellabbildungen und Oberflächen ähnlich
RAL 9005 Schwarz matt (SW 107)
DIN
DIN rechts und links
VPE
à 2 Stück
EAN
4015471136321
Art-Nr.
5 050850 0 10702
* Modellabbildungen und Oberflächen ähnlich

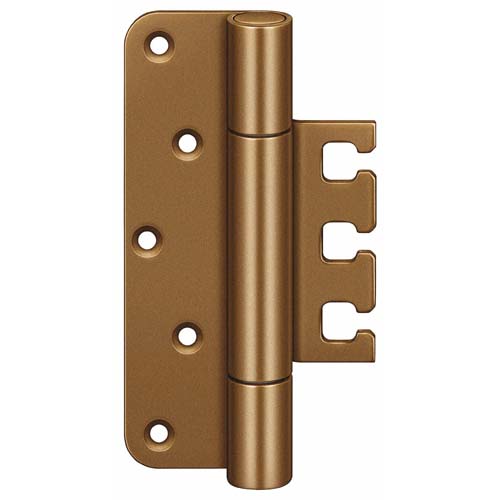

Bronzefarbig (SW 174)
DIN
DIN rechts und links
VPE
à 2 Stück
EAN
4015471120078
Art-Nr.
5 050850 0 17402
* Modellabbildungen und Oberflächen ähnlich
Mittel Bronzefarbig (SW 175)
DIN
DIN rechts und links
VPE
à 2 Stück
EAN
4015471120085
Art-Nr.
5 050850 0 17502
* Modellabbildungen und Oberflächen ähnlich
Dunkel Bronzefarbig (SW 176)
DIN
DIN rechts und links
VPE
à 2 Stück
EAN
4015471120092
Art-Nr.
5 050850 0 17602
* Modellabbildungen und Oberflächen ähnlich
