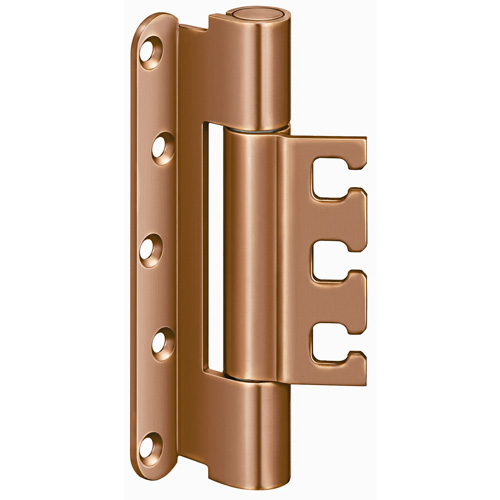

VX 7939/160-4 Bronze FD für gefälzte Schallschutztüren mit Flügeldichtung

Technische Daten

Belastungswert

160,0 kg

Rollenlänge

160,0 mm

Rollendurchmesser

22,5 mm

Stiftdurchmesser

10,0 mm

Fräserdurchmesser

24,0 mm

Anlaufringdurchmesser

30,0 mm

Materialstärke

4,0 mm

Schrauben

6,0 x 50,0 mm

Schrauben für Abdeckplatte

3,0 x 25,0 mm

Verwendbar für

Flügelausführung

Holz

Falzausführung

gefälzt

Rahmenausführung

Aluminiumzarge, Blendrahmen, Blockzarge, Futterzarge, Stahlzarge

Funktionsbereich

Feuerschutz
Rauchschutz
Schallschutz

Hinweis

Ausschreibungstext

Prüfzeichen

CE-Zertifizierung

IFT-Zertifizierung

Klassifizierungsschlüssel

4

7

1 *1

1

4

1

14

^*1 Die Prüfung von Funktionstüren erfolgt immer am kompletten Türelement.

Zu den Klassenbedeutungen

Artikelausführung

Bronze hell patiniert (163)

CAD Zeichnungen

Fräsdaten

Vorderansicht (DXF)

Universalfräsrahmen

Schablone 5 250572 5

Kombinationen

VX 2501 3D N

Belastungswert: 200,0 kg

VX 2502 3D N

Belastungswert: 200,0 kg

VX 2505 3D N

Belastungswert: 200,0 kg

VX 2511 3D

Belastungswert: 200,0 kg

VX 7511 3D

Belastungswert: 200,0 kg

VX 7512 3D

Belastungswert: 200,0 kg

VX 7521 3D

Belastungswert: 160,0 kg

VX 7939/160-4 Bronze FD

für gefälzte Schallschutztüren mit Flügeldichtung

Produktmerkmale
